【YAMAHA NMAX125】 駆動系を分解して消耗品の交換

作業工程の備忘録 【駆動系バラシ その1】

消耗品を新品に交換する部品は、

Vベルト・ウエイトローラー・スライドピース・クラッチです。

駆動系の分解作業工程は、

  1. クランクケースカバー外し
  2. クランクケース外し
  3. プーリー外し
  4. クラッチ外し
  5. ウエイトローラー・スライドピース・Vベルト交換
  6. 新品クラッチ取付け
  7. プーリー取付け



以前、Vベルトとプーリーを交換した時は友達にやってもらいました。

YAMAHA NMAX125 ハイスピードプーリー(武川)と強化Vベルト(デイトナ)に交換

作業工程はその時に教わったので今回は自力で交換します。

いやいや、もうすっかり忘れていたので、それ系のYouTubeを見て参考にしました。



購入した部品とその金額を紹介しておきます。参考まで

ウエイトローラー(ドクタープーリー) ¥2,400

クラッチアッセンブリー ¥8,853

クラッチアウター ¥5,390

Vベルト(デイトナ) ¥5,500 amazon

スライドピース・プーリーボス・ナット等(純正部品) ¥3,097

合計¥25,240



それでは、駆動系交換の作業工程備忘録です。↓



1.クランケースカバー外し

エアクリーナーボックス 六角ボルト2本外す(10mm)
外したエアクリボックスは、作業の邪魔にならぬようガムテープで上につるしておく。

クランケースカバーのネジ6本外す(プラスネジ)
このネジはナメやすいので力が大きく伝わる柄の長いドライバーを使う。

TRIPART 0001 BURST20230124123629618 COVER 400x225 【YAMAHA NMAX125】 駆動系を分解して消耗品の交換 作業工程の備忘録 【駆動系バラシ その1】



2.クランクケース外し

六角ボルト11本外す(8mm)
真ん中の1本だけは長いボルトが使われているから、取付け際には間違わないように。

ダクトホースを手前に引いて外す

クランクケースの持ちやすいところを持って手前に引くとケースが外れる。
水平に引っ張り出すのがコツ。外れにくかったらケースを軽くたたいて振動を加えると外れやすくなる。
※パッキンは邪魔くさかったので、前回に撤廃しました。

DSC 0828 400x225 【YAMAHA NMAX125】 駆動系を分解して消耗品の交換 作業工程の備忘録 【駆動系バラシ その1】



3.プーリー外し

外側のドライブフェイスのナット(17mm)を外す
外しやすいように5-56を少し吹いておく。
プーリーホルダー(供回りを防ぐための工具)でドライブフェイスを固定してからナットを外す。固く締められているナットだからナメないように気を付ける。
でもこれではナット外せなかったから、近所の友達にインパクトレンチを借りてきて外しました。

ナットが外れたらワッシャー2枚外す
シルバーのスプリングワッシャーには裏表あるから忘れないように外す。
印がある側が表。

ドライブフェイス外して薄いワッシャー(ボスワッシャー)外す
プーリーボスの長さを調整するワッシャー。125ccの場合は1枚。155ccは付いてない。セッティングで枚数を増やす。因みに当車両は1+3枚で4枚使用。

ドライブフェイスが外れるとVベルトも簡単に外れる

露になったプーリーを内側に隠れているランププレートと一緒に外す
手前にゆっくり外さないと部品がポロポロ落ちてしまうから注意。

0127 01 400x225 【YAMAHA NMAX125】 駆動系を分解して消耗品の交換 作業工程の備忘録 【駆動系バラシ その1】



4.クラッチ外し

インパクトレンチ使えば難なく外れる。



1~4まで動画「作業工程の備忘録 前編」も参照ください。





5.ウエイトローラー・スライドピース・Vベルト交換

ウエイトローラー(ドクタープーリー)は、取説通りに収める。
ドクタープーリーの形は異形だから、入れる方向に戸惑いましたが、多分間違えてなかったでしょう。

DSC 0839 400x225 【YAMAHA NMAX125】 駆動系を分解して消耗品の交換 作業工程の備忘録 【駆動系バラシ その1】

※パーツクリーナー2本では足りなくなり、ランププレートまで洗浄できなかった。
雑巾で拭いたくらいだから若干汚れ残ってます。



スライドピースは裏表があるので、間違えないようランププレートに3個差し込む。

01 400x225 【YAMAHA NMAX125】 駆動系を分解して消耗品の交換 作業工程の備忘録 【駆動系バラシ その1】



新品のVベルト(デイトナ)は、クラッチの円形状の皿っぽい部品の向き合う隙間に押し込んで、飛び出してこないようガムテープで止めとくのをチャレンジ。しかし、どうしてもクラッチの溝が開かなく、よっぽど強いバネが使われてるんだろうな。この作業はクラッチを車体に取り付けて固定すると、力が加わりやすく比較的簡単にできました。コツは動画をご覧下さい。

02 400x225 【YAMAHA NMAX125】 駆動系を分解して消耗品の交換 作業工程の備忘録 【駆動系バラシ その1】





6.新品クラッチアッセンブリー&クラッチアウター取付け

インパクトレンチで簡単に取り付けられました。

DSC 0846 400x225 【YAMAHA NMAX125】 駆動系を分解して消耗品の交換 作業工程の備忘録 【駆動系バラシ その1】



7.プーリー取付

Vベルトをクラッチのセカンダリーシブにはめ込んで押し込み、Vベルトが押し出されないようにガムテープで止めとく。次にプーリー取付けてナットを締めつけるだけだが、クランクシャフトの先端に中々ナットがはめ込めない。何度もやったけどシャフトの先端が窮屈で純正のナットだけど径が間違ってんじゃないのと疑いもするくらい。今回の作業で一番のタイムロスでした。しかも段々日暮れてくるし焦る一方。仕方なく、クランクシャフトの先端からインパクトを使って締め込みました。

DSC 0844 400x225 【YAMAHA NMAX125】 駆動系を分解して消耗品の交換 作業工程の備忘録 【駆動系バラシ その1】

クランクケースで閉じる前に試運転してみました。

見た感じ問題なさそう。

変な振動や異音等もしてないと。



0129 400x225 【YAMAHA NMAX125】 駆動系を分解して消耗品の交換 作業工程の備忘録 【駆動系バラシ その1】

後は外した逆でクランクケースから取り付けて作業終了。

屋外作業だから日が落ちたら翌日に持ち越すことになる。

それだけは避けたかったので急いで取り付けました。



0130 400x225 【YAMAHA NMAX125】 駆動系を分解して消耗品の交換 作業工程の備忘録 【駆動系バラシ その1】

近所を少し走ってみました。何だか微妙な感じ。

様子を見てまた分解したいと思います。



DSC 0847 1 400x225 【YAMAHA NMAX125】 駆動系を分解して消耗品の交換 作業工程の備忘録 【駆動系バラシ その1】

Vベルト 前回交換 (23,257km)

ウエイトローラー(レベル10/8g) 前回交換 (23,257km)

スライドピース 今回が初めての交換

クラッチ 今回が初めての交換





追記

実は上記に説明したVベルトの取付け方法とは違う、誤った取り付け方をしてました。

時間なくって焦っていたこともアリ、いわゆる手抜き工事です。

それはこちらの記事をご覧下さい↓

【YAMAHA NMAX125】 Vベルトの取付けがまずかったようで、プーリーボスが焼き付きました。【駆動系バラシ その2】



Comment(0) | Trackback(2)

TAGS: / / / / / / | 2023年1月24日 |

ゼファー1100の消耗品を購入 その2

Categories | バイク パーツ&グッズ

ゼファー1100の消耗品を購入 その2

2008 0212 400x300 ゼファー1100の消耗品を購入 その2

今日は折角の休みにも関わらず降ったり止んだりで、

乗りたくても乗れない悔しさ、いじらしさで欲求が溜まる。

ならばと、せめてもの悪あがきでナップス行って来ました。

で、トミーさんオススメのヤツ買っちゃいました!!

本当は先週購入したスプロケに合わせシルバー色狙ってたんですが、

どーもレスポンス的にこっちゃの方がヨサゲな感じだったので。

あ~ 春のツーまで待ちどうしい。

Comment(0) | Trackback(0)

TAGS: / / | 2008年2月12日 |

ゼファー1100の消耗品を購入

Categories | バイク パーツ&グッズ

ゼファー1100の消耗品を購入

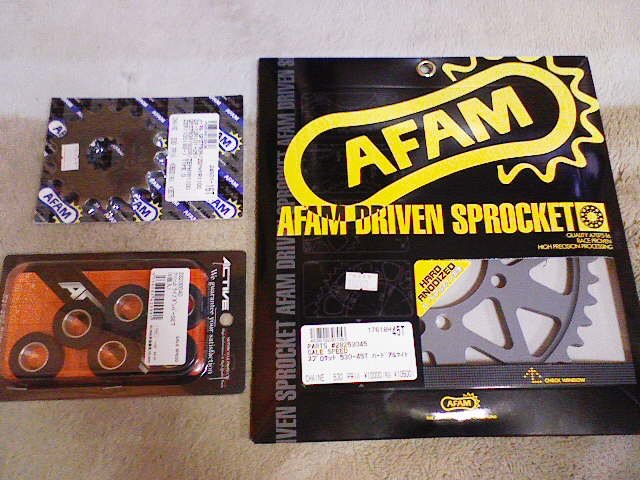

2008 0205 400x300 ゼファー1100の消耗品を購入
