装着PHOTO

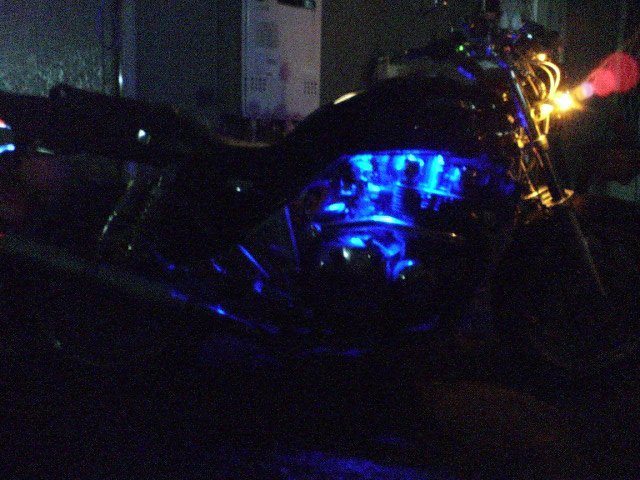

夜間の写真撮るの苦手な私。こんなのでイメージ分かるでしょうか？タンク下に取り付けた電飾がエンジンを照らしているのですが、肉眼で見るとかなり鮮やかなブルーでとっても◎でした。かなりセンスを要する電飾。いかにLEDが見えないように取り付け、かつ照らす場所（数）によって下品にならないように演出出来るかが問題だ。

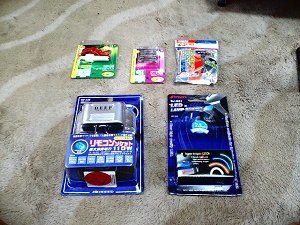

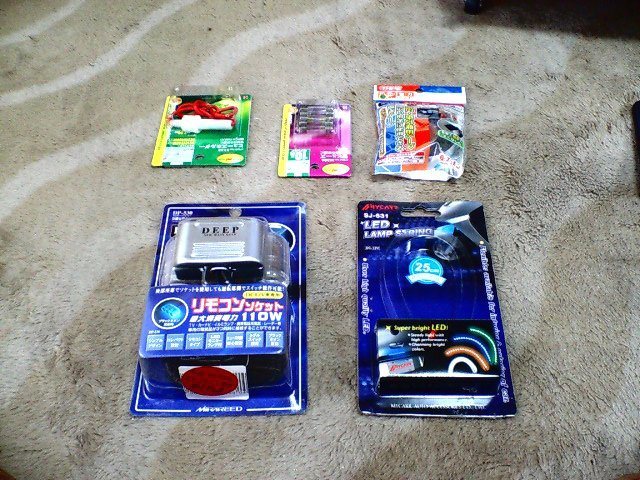

今回揃えた部品

・三連リモコンソケット　1,979円
・LEDストリング2セット　5,959円
・ヒューズホルダー　226円
・カンヒューズ　188円
・強力両面テープ　742円
・LEDダミーイモビ　998円
ちなみに全てドンキーで調達。
※写真にはないがリモコンスイッチを取り付けるステーをワンオフ

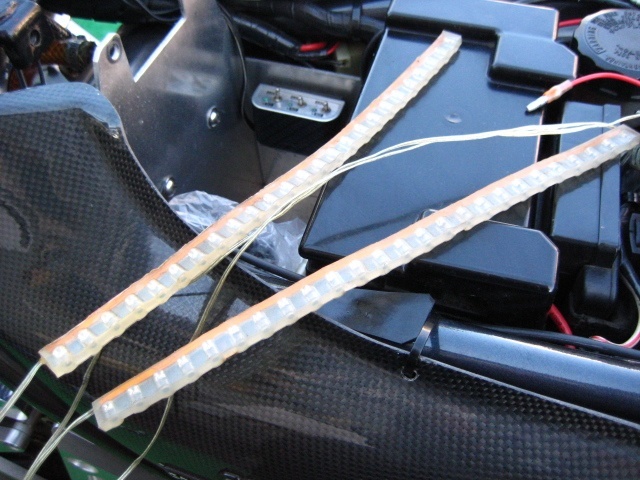

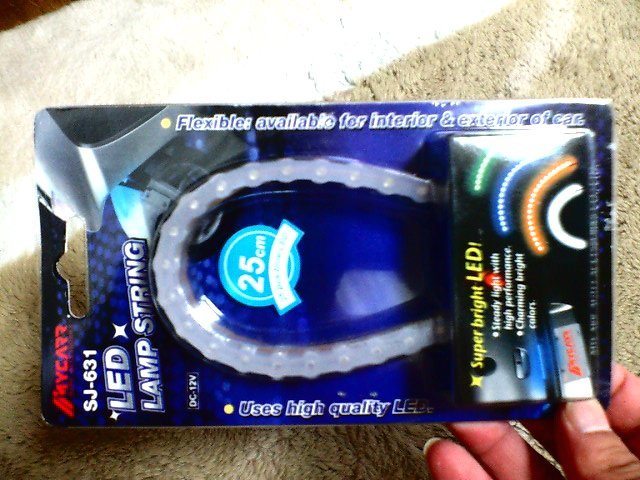

LEDランプストリング 25cm （25連発）

あらゆる取り付け面に対応するため、ＬＥＤをシリコンボディーに包み込んだ完全防水キット。
でも後で気付くのだがシリコンには強力両面テープが全然張り付かない。

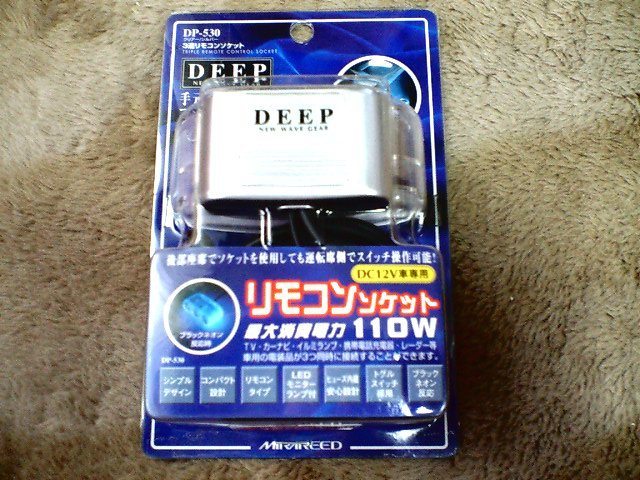

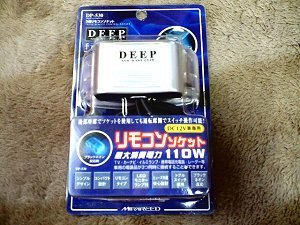

3連リモコンソケット

オートバックス（量販店）にも売ってる安物の三連ソケット。でもドンキがちょっと安かったです。
これからこれを加工して行く。

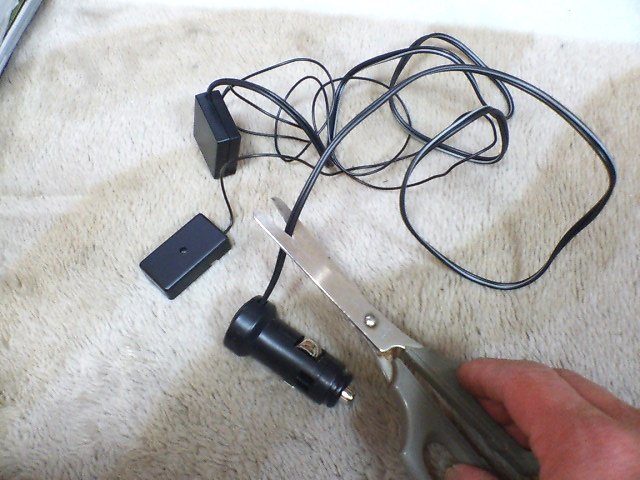

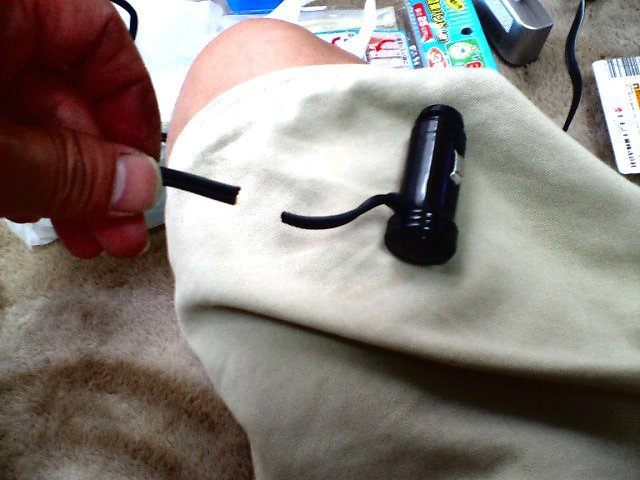

3連リモコンソケット加工 1

シガーライターとソケットをぶった切る。
写真にはないが3連ソケットもしっかりぶった切る。

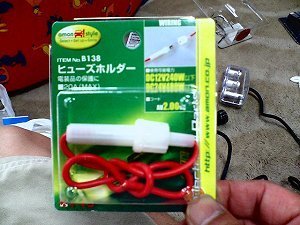

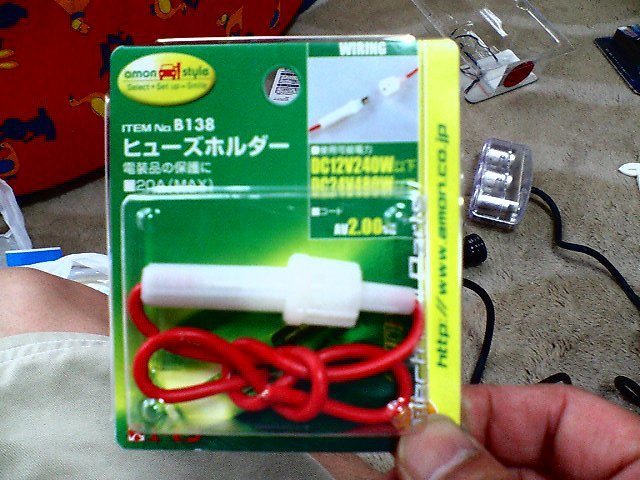

3連リモコンソケット加工 2

ぶったぎったシガライターの代わりにヒューズホルダーを接続する。多分こんな付けなくても大丈夫だと思うが念のために。

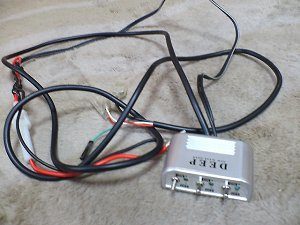

3連スイッチ完成

こんな感じですかねー。これをどこに取り付けるかかなり悩むことになる。

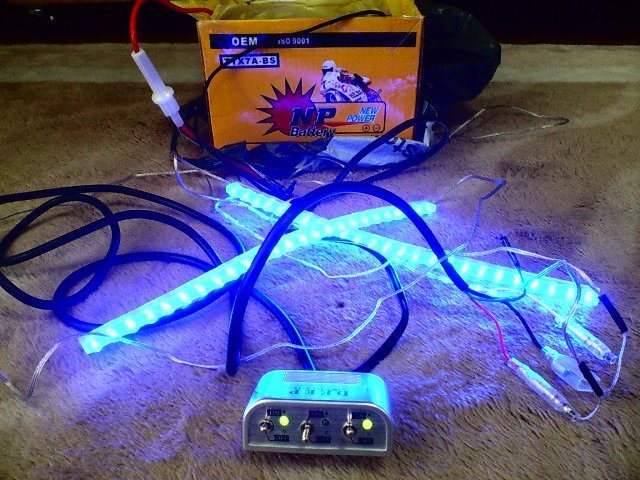

3連スイッチ完成そして通電

バッテリーに繋いで点灯するかテストしてみた。こんな感じですかねー。これをどこに取り付けるかかなり悩んだが、とりあえずスイッチのステーを作らなければと、ホームセンターに出かける。

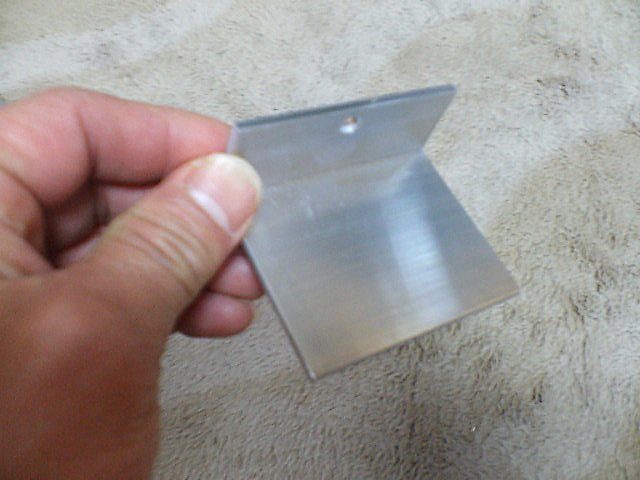

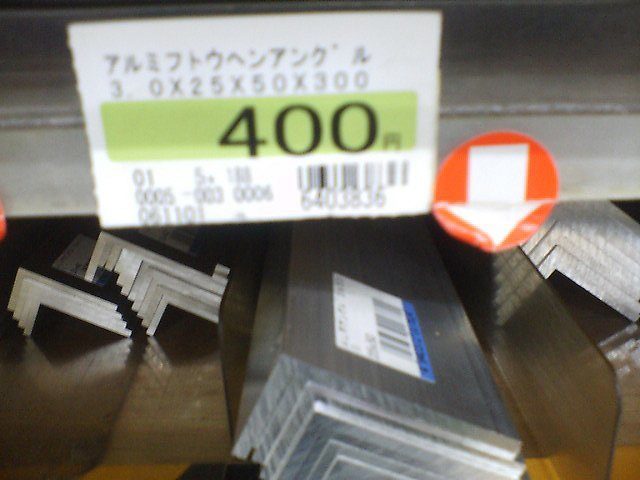

アルミフトウヘンアングル

なかなかよさげな台座をめっけ。これをスイッチにあうサイズにカットしてもらう。
部品代：400円　　カット代：20円

ステー（台座）完成

取り付け場所は「今年月に取り付けした電圧計」の下に決定。ボルトを通すネジ穴を適度の大きさにDIYしておく。

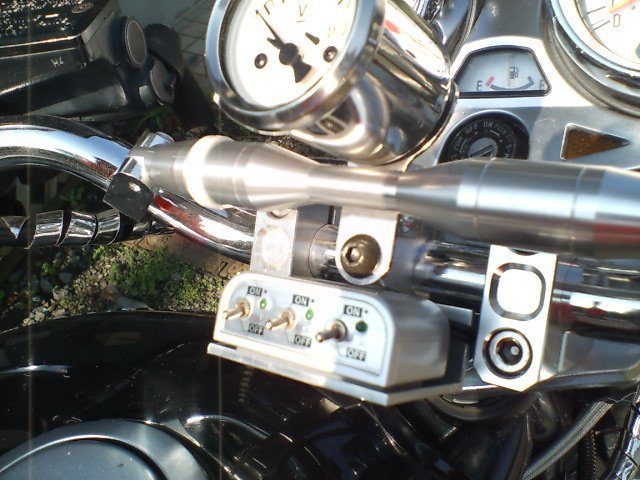

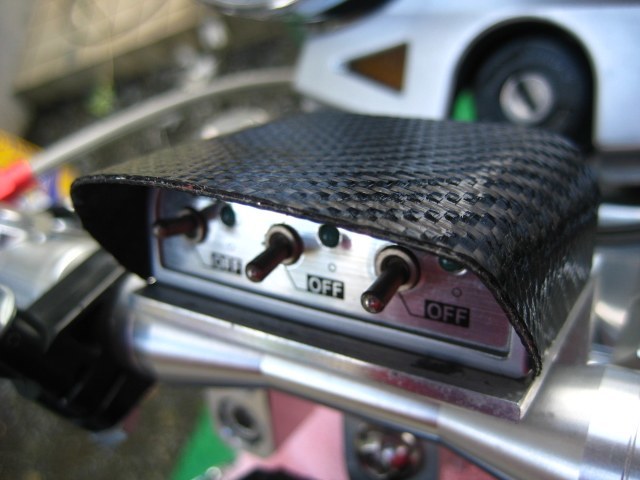

取り付け完成

いやいやこれまた完成度高くないかいって感じで大満足。問題はこれからLEDの配線処理とLEDの取り付け場所を考えなければ。やっぱ、とりあえず光らすのはタンク下のエンジンぐらいかなや・・・。

シリコンには強力両面テープが・が・んが！

な・なんと、シリコンに覆われているLEDを取り付けようと強力両面テープをわざわざ購入したが、まったくもって貼り付かない。シリコン素材ってそうなんだと勉強させられ予定変更し、配線止を使ってタンク裏にLEDを貼り付ける。

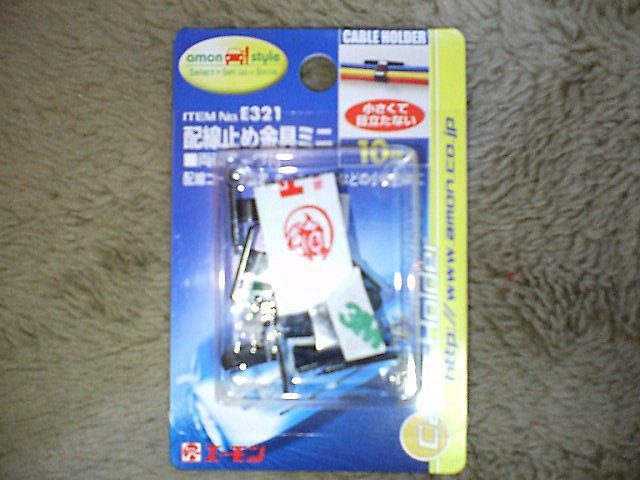

追加購入
・配線止め金属ミニサイズ　198円

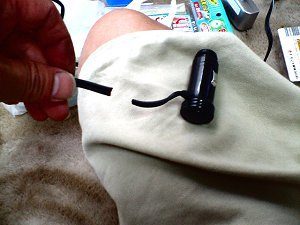

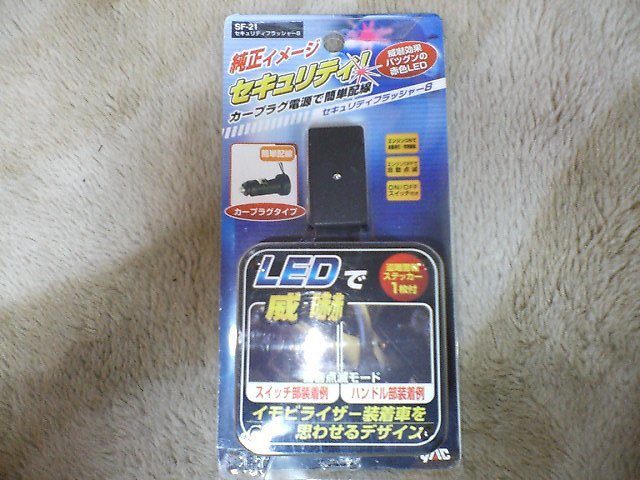

LEDイモビもどき

この商品はエンジンON時にバッテリーから充電地に電気を蓄電し、エンジンOFF状態でLEDが点滅するだけのイモビもどき。実際にイモビリモスタを2005・11月に取り付けしたのだが、こんな機能なかったので追加に至る。また3連スイッチを生かすためもある。

LEDイモビもどき改造？

ただ単に、シガライターソケットをぶった切り、三連スイッチに直結するだけ。

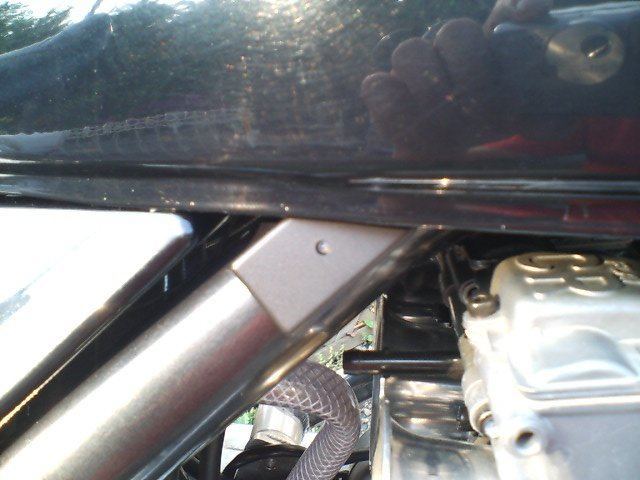

1LEDイモビもどき取り付け

これまたどこに取り付けようか迷ったがここに決め、両面テープで貼りつけするだけのショボイ作業。タンク下のフレームに貼り付けしたのだが、昼間点滅しているのがあまりにも目立たないのが難点。

1年もしないうちイモビもどきは壊れますた。

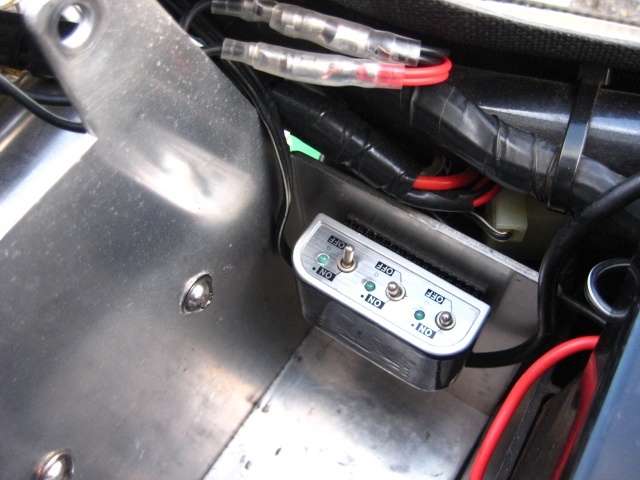

ヘッドライト内から配線を移動

ヘッドライト内からコードを延長し、タンク下を通してシート下に配線をとり回し、今回の三連スイッチの配線をすべてここから伸ばしていく。三連スイッチの配列は
・左スイッチ　電圧計のON/OFF
・中スイッチ　LEDイモビもどきON/OFF
・右スイッチ
電圧計（ﾊﾞｯｸﾗｲﾄ）・電飾のON/OFF
※ まったくもって走りに必要ないモノばかり取り付けしたのだが、カスタムチックになり満足。
