アコードワゴン(ch9) カーナビを交換 ケンウッドLZ919 → カロッツェリアAVIC-HRZ08
2015年9月1日
Categories | 車
車を購入当初から付いていたカーナビ。ケンウッド LZ919 タッチパネル6.5インチワイド
タッチパネルが反応しなくなったので新調しました。購入したものは、
カロッツェリア（carrozzeria）HDD楽ナビ AVIC-HRZ08
いつものごとく小遣いないので中古です。特に拘りはなく、地図データが新しいものであれば、
どこのメーカーでも良かった。購入してから知ったのですが、HDD楽ナビ AVIC-HRZ08
も結構古いものだったみたいです。
我が家のアコゴン（アコードワゴン CH9 SiR）には、BOSE社とホンダが共同開発した
BOSEサウンドシステムが装備されているのですが、この時代にカセットが付いています（爆）
ただ、アンプ的にはいい音がするので気に入ってました。
今回取り外してしまうので、思い出にちょこっと触れておきます。
※HONDサイト抜粋
[BOSEサウンドシステム システム構成 : アコード]
● フロント/リアドア16センチ・フルレンジスピーカー×4
● カーゴスペースリアコーナー2インチ・ツィドラースピーカー×2(中高音再生用)
● カーゴサイド9インチ・ボーズNdスピーカー
(重低音再生用/連続最大出力100Wスイッチング・アンプ付)
● ボーズ専用設計ヘッドユニット
(AM/FM電子チューナー+フルロジックカセットデッキ)
● ボーズ・シグナルプロセッシング・モジュール(アクティブ・イコライゼーション、コンプレッサー、ダイナミック・イコライゼーション回路内蔵)
● システムのトータル連続最大出力は150W
● アコード・ワゴン スピーカーレイアウト
元々のカーナビ（ケンウッド LZ919）には、本体にちゃちースピーカーが内蔵されていた
ので、ボーズサウンドシステムになんら割り込ます必要がなかったが、今回はBOSE
スピーカーを生かし、購入した楽ナビに接続します。
でぇ、
今回購入したものは、本体の他に２品。
カロッツェリア HDD楽ナビ AVIC-HRZ08 23,000円 （送込）中古

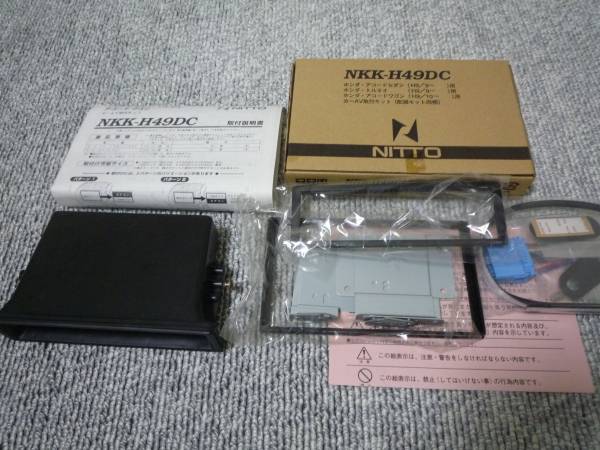

NKK-H49DC（2DIN取り付けキット） 4,500円 （送込）新品 おまけ付き
ビートソニック サウンドアダプター HSA-06 4,500円 （送込）中古
ぜ～んぶヤフオクでゲッツしました。自分で取付けできないので、持ち込みで取り付けて
くれるショップ数件問い合わせてみたら、相場は15000円から2万円。意外とするですね。
値段聞いて自力で取り付けを決断。因みに、電気系は苦手な分野で、過去にナビやオーディオ
を取り付けた経験はないです。

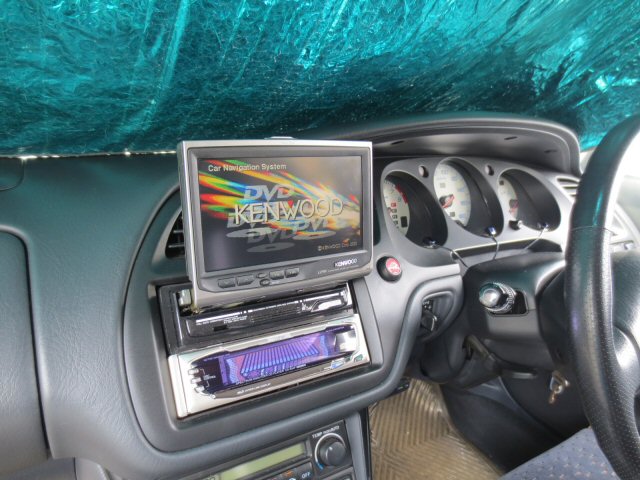

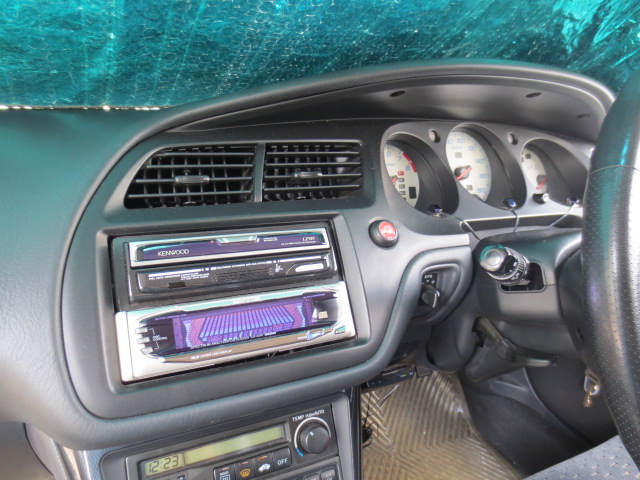

まずは取り付ける前は
エンジンＯＮでナビがせり出します。
難点はエアコンの風がさえぎられ、特に夏はいけてません。
それでは取付ていきます。

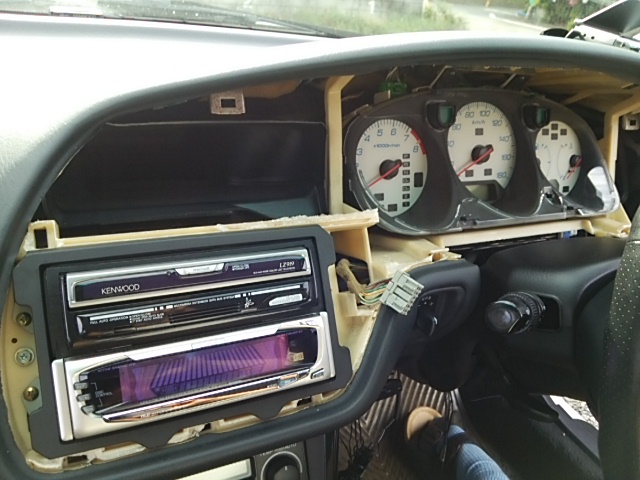

初めにメーターパネルを外すのですが、早速やってしまいました。

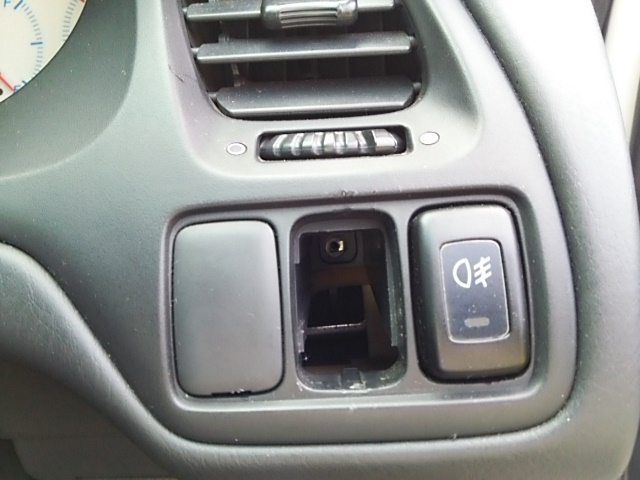

外したネジをうっかりココの奥に落としてしまい、探すのにバラさなくてもいい
とこをひっぺがし救出。

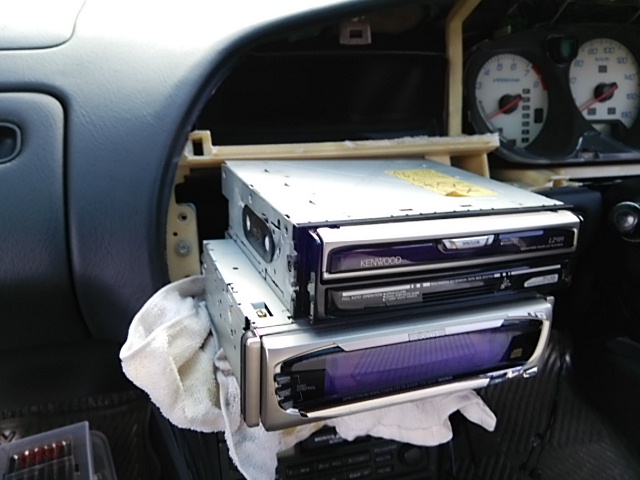

次にナビとその下の純正ＣＤを、ネジ4本外して取り出す。
上記画像は取付キットも外してあります。

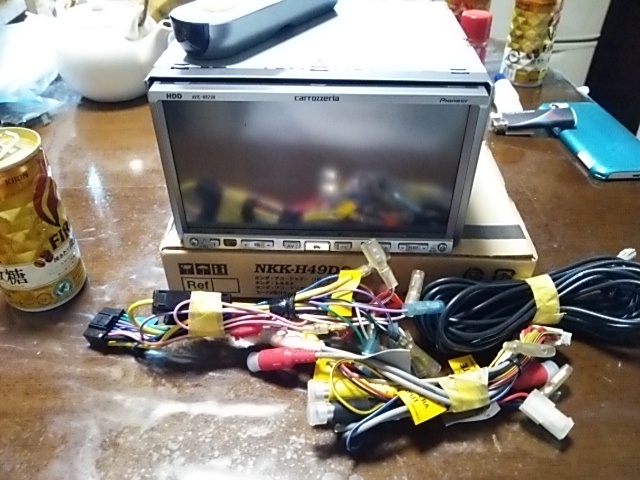

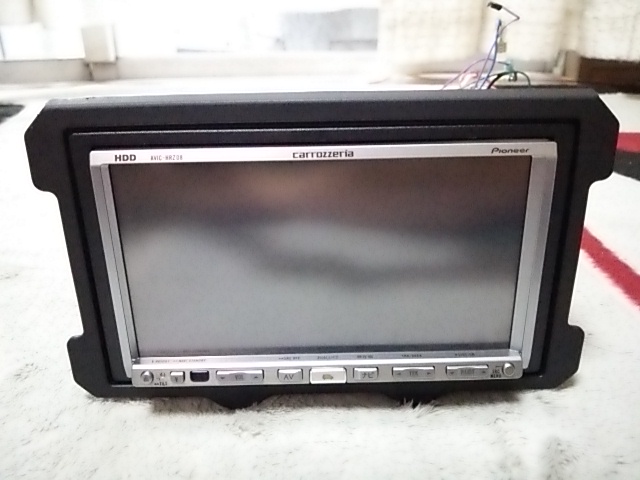

NKK-H49DC（2DIN取り付けキット）のパーツをナビに取付。
音でなくても、以前のナビ配線使ってＤＶＤだけでも見れるはずです。
取りあえず繋いで電源入れ動作確認。画面表示には問題ないと。
次にＤＶＤ見てみよう。
タッチパネルをオープン。 オープン？ オープン？？
ギーコギーコ、開こうと頑張ってますが開きません。
壊れてるんですけどぉ！！
ヤフオクで落としたブツ。即出品者にクレームしました。
返送して数日後、修理されて無事戻ってきましたが、出品者の対応ときたら、
とても腹立たしい方でした。
ナビの故障が解消され、仕切り直し。
次に音を出せるように純正アンプ（ＢＯＳＥ）を外し、ナビに繋ぐ作業。
取り外す前

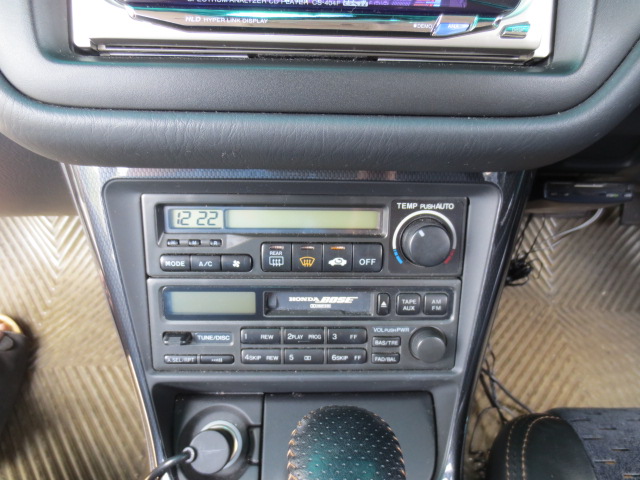

↑エアコンの下がカセット付きのアンプ（BOSEサウンドシステム本体）。
グチャグチャになってる配線見ると、気分悪くなりそうです。さっぱり分かりません。
でも外すだけはそう難しくない。

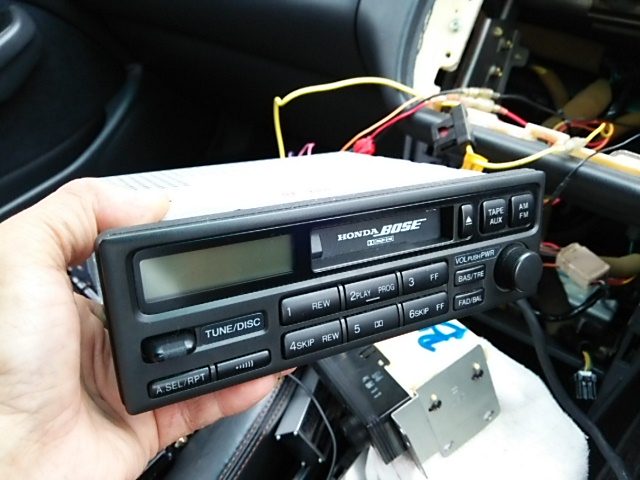

サウンドシステム本体
今時カセットだなんてねぇ。車購入して一度もカセット突っ込んでません。

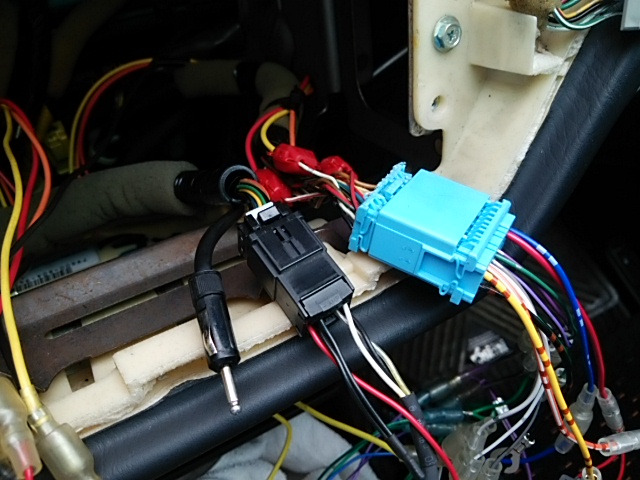

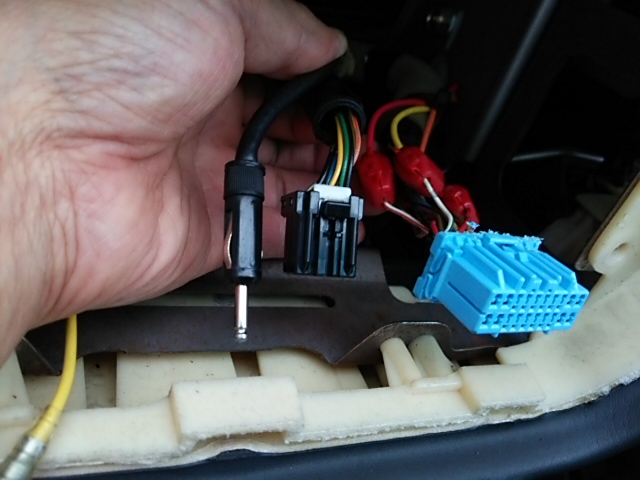

アンプに繋がれいた車両側の配線は、コネクター2つとＦＭ/ＡＭ用アンテナプラグ1つ。
1. 青色コネクターはフロント・リアのスピーカーと電源（20Ｐ）
2. 黒色コネクターはトランクのサブスピーカ（2個）とウーハー
3. AM/FMラジオ用アンテナ入力端子
NKK-H49DCに付属しているコネクター（20p）と、ナビの配線を繋ぎます。
車両側コネクター20Ｐとナビコネクター繋ぐ。↓

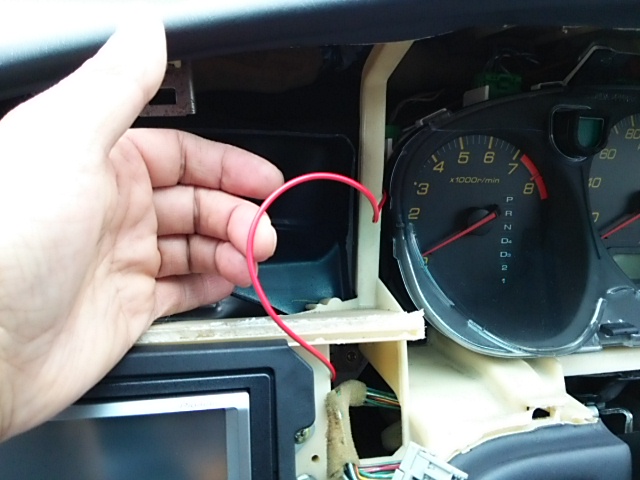

ナビからの出てるピンクリード線 (車速信号入力) は、メーター裏側の3つのカプラーのうち、
中央の２２P（1番右上の青/白線）から取ります。
カプラーで分配してナビまで線を延ばし接続。完璧にはめ込む前に通電確認。スピーカー
から普通に音がでるし、車速センサーも認識してます。

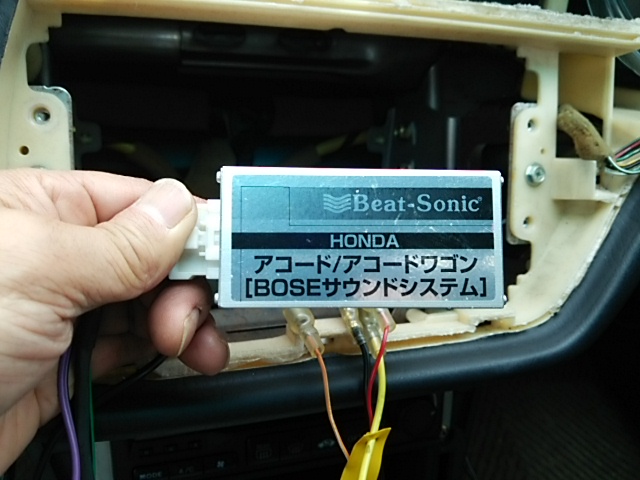

ビートソニック サウンドアダプターの取り付けは、別に記事ります。
次にGPSアンテナ設置。

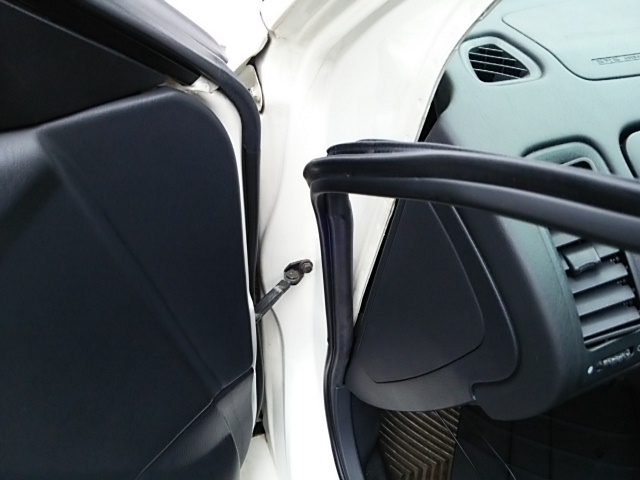

コード通すためにピラー外し、ドアのゴム枠外し、隙間にコードを通す。

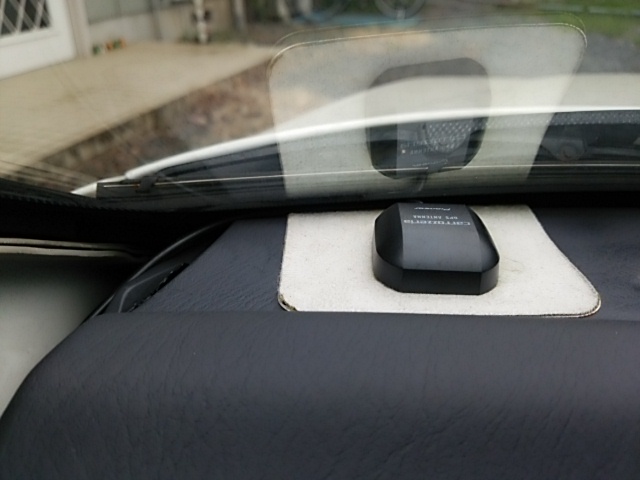

今まで助手席側のはじにＧＰＳアンテナあったので、同じ所におきました。

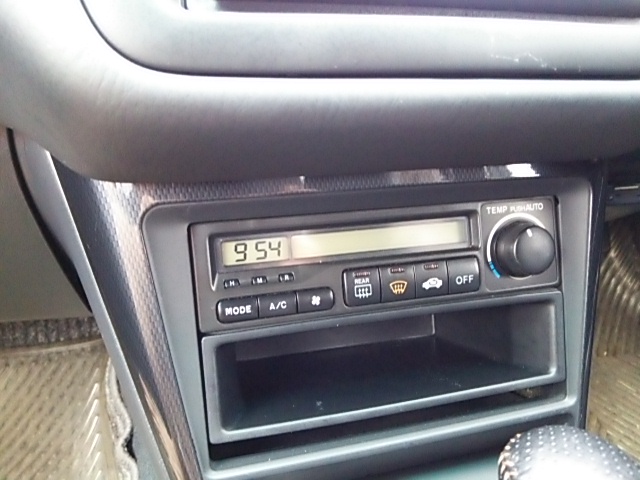

外したデッキ後には、NKK-H49DCを購入時のおまけ付いていたので、1DINの小物入れを。

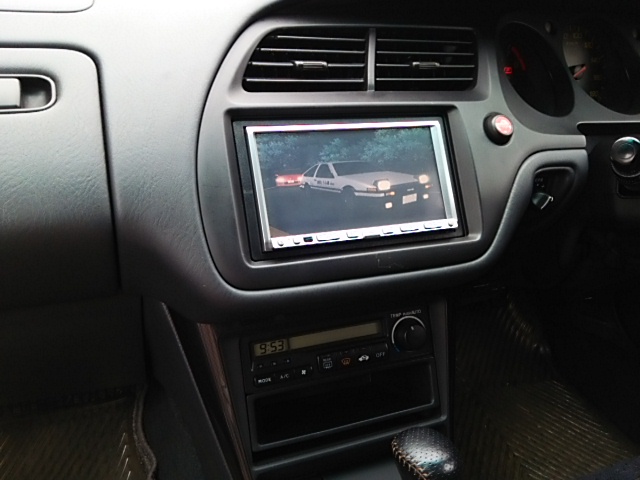

無事に取り付け出来て良かった良かった。
ビートソニック サウンドアダプター HSA-06 取り付け に つづく
